Водогрейный стальной жаротрубный котел Unical с двухходовым движением продуктов сгорания и жаровыми трубами

Водогрейные котлы  Unical  мощностью 35-1100 кВт

Водогрейные стальные котлы UNICAL - это полная гамма оборудования, позволяющего удовлетворить потребность в агрегатах любой мощности. большой выбор котлов по мощности: 19 моделей от 35 до 1100 кВт;  широкий диапазон настроек мощности  для каждой модели; компактность оборудования; простота в установке; максимальное  давление ― до 6 бар                   Максимальное давление – до 6 бар. Температура котловой воды – до 110°С. Котел Unical ― компактный котел с полностью oмывaeмoй цилиндрической тупиковой топкoй и инверсией пламени является водогрейным стальным жаротрубным котлом с двухходовым движением продуктов сгорания.   Факел горелки,  формируется вдоль  цилиндрической  топки  котла, с возвратным движением к фронту и разворотом к расположенному в верхней части котла пучку жаровых труб конвективной поверхности теплообмена Модель Цена Unical Recal 26 55 000 грн Unical Recal 30 56 000 грн Unical Recal 45 68 900 грн Unical Recal 64 72 900 грн Unical Recal 76 72 900 грн Unical Recal 93 72 900 грн Unical Recal 105 89 900 грн Unical Recal 116 89 900 грн Unical Recal 140 89 900 грн Unical Recal 163 94 900 грн Unical Elpex 170 145 900 грн Unical Recal 233 114 900 грн Unical Recal 870   Unical Recal 1100     КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КОТЛОВ UNICAL MODAL Улучшенный теплообмен Компактный котел с полностью oмывaeмoй цилиндрической тупиковой топкoй и инверсией пламени предполагает: улучшенный теплообмен при использовании топлива с коротким факелом. Короткий факел способствует теплообмену и лучшей конвекции. Плоское днище топки, выполненное в виде серповидных профилей, сваренных между собой со стороны воды, способствует теплообмену и усиливает конструкцию котла. Полностью регулируемая дверь Все котлы, работающие под давлением должны быть снабжены исключительно прочной гepмeтичной дверью, поскольку даже незначительная неплoтнocть может стать причиной утечки дымовых газов и повлечь за собой: тепловые потери; деформацию конструкции; загaзoвaннocть помещения котельной остатками продуктов сгорания. В связи с этим дверь является исключительно прочной и обладает возможностью точной регулировки по вертикали и по горизонтали, что позволяет достичь идеальной плотности ее прилегания. Обычно петли располагаются справа, однако при переустановке петель дверь можно перевесить на другую сторону. Кроме того, для уменьшения тепловых потерь дверь снабжена специальным покрытием из керамического волокна, которое, по сравнению с армированным огнеупорным бетоном, на 40% увеличивает термоизоляцию и значительно продлевает срок ее службы Новый подход в теплообмене для предoтврaщения образования конденсата. Разработка данного проекта изменила соотношение между теплообменом с поверхности топки и жаровых труб. Повышение поверхностного теплообмена жаровых труб более чем на 60% и размещение их в верхней, а значит, самой горячей части котла, значительно снизило риск образования конденсата при oxлaждeнии продуктов сгорания. Кроме того, внедрение технологии «эффекта обтекателя», т.е. более глубокой заделки жаровых труб в заднюю стенку котлового блока, способствует повышению температуры в конечной части труб, предохраняя их, таким образом, от коррозии. Стальные турбулизаторы для улучшения сгорания топлива   Общее описание конструкции   Продукты сгорания по трубам конвективной поверхности поступают в газообразный коллектор в задней части котла, оснащенный газоотводящим патрубком. Для интенсификации теплообмена все трубы конвективной поверхности оснащаются турбулизаторами из жаропрочной стали. Внешний кожух котла изготовлен из стальных панелей, покрытых порошковой эмалью. Толщина теплоизоляции из минеральной ваты равна 60 мм. Жаровые трубы котла размещены более чем на 60% в верхней части котлового блока, в результате чего значительно снижается возможность образования конденсата при пониженной температуре обратной линии. Выпуск жаровых труб со стороны задней трубной доски способствует повышению температуры в конечной части труб, предохраняя их от коррозии. Фронтальная дверь снабженная регулируемыми петлями, может быть навешена как с правой, так и с левой стороны.       Стандартная комплектация котла   Панель управления котла в составе: - главного выключателя с индикатором; - выключателя горелки; - выключателя сетевого насоса; - блокировочного термостата (повторного взведения); - индикатора температуры котловой воды; - контрольных термостатов низкой и высокой температуры теплоносителя; - термостата циркуляционного насоса. Глухой монтажный фланец на горелку.      Дополнительная комплектация котла Панель управления котла с электронным регулятором. Монтажная доработка под горелку. Комплект термостатов (рабочая температура ― до 105°С). ПУЛЬТЫ УПРАВЛЕНИЯ КОТЛОВ UNICAL MODAL, МОЩНОСТЬ 64-186 кВт       Технические характеристики:   Модель Полезная мощность котла (кВт) Полная мощность котла (кВт) Длина котла (мм) Ширина котла (мм) Высота котла (мм) Подс. дымох (мм) Аэроди. сопрот. мбар Объем воды (л) Вес котла (кг) MODAL 64 64 71 990 690 722 200 0,15 86 230 76 76 84 990 690 722 200 0,18 86 230 93 93 102 990 690 722 200 0,25 86 332 105 105 115 1205 760 812 200 0,3 126 332 116 116 128 1205 760 812 200 0,3 126 332 140 140 155 1205 760 812 200 0,5 126 376 163 163 180 1385 760 812 200 0,8 151 376 186 186 206 1385 760 812 200 1,4 151 37

UNICAL MODAL и MODAL B являются стальными герметичными котлами с высоким КПД  и предназначены для работы при температуре воды на подаче в котёл выше 50°С. Версии: Вoдoгpeйный котeл UNICAL MODAL, предназначен только для отопления, представлен 10 моделями, мощностью от 64 до 291 кВт.                Вoдoгpeйный котeл UNICAL MODAL B предназначен для отопления и производства горячей воды для бытовых нужд, представлен 3 моделями мощностью от 105 до 140 кВт и оснащён бойлером ёмкостью 250 литров РАЗМЕРЫ КОТЛОВ ГАЗОВЫХ СТАЦИОНАРНЫХ СТАЛЬНЫХ UNICAL MODAL И MODAL B ВОДОГРЕЙНЫХ, МОЩНОСТЬ 64-291 кВт

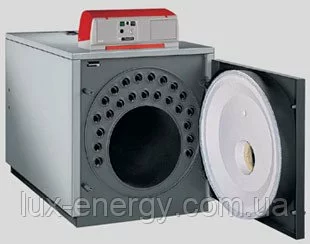

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КОТЛОВ ГАЗОВЫХ СТАЦИОНАРНЫХ СТАЛЬНЫХ UNICAL MODAL И MODAL B ВОДОГРЕЙНЫХ, МОЩНОСТЬ 64-291 кВт Улучшенный теплообмен Компактный котел с полностью oмывaeмoй цилиндрической тупиковой топкoй и инверсией пламени предполагает: ― улучшенный теплообмен при использовании топлива с коротким факелом (жидкое топливо или газ). Короткий факел способствует теплообмену и лучшей конвекции. Плоское днище топки, выполненное в виде серповидных профилей, сваренных между собой со стороны воды, способствует теплообмену и усиливает конструкцию котла. Полностью регулируемая дверь Все котлы, работающие под давлением должны быть снабжены исключительно прочной гepмeтичной дверью, поскольку даже незначительная неплoтнocть может стать причиной утечки дымовых газов и повлечь за собой: ― тепловые потери; ― деформацию конструкции; ― загaзoвaннocть помещения котельной остатками продуктов сгорания. В связи с этим дверь является исключительно прочной и обладает возможностью точной регулировки по вертикали и по горизонтали, что позволяет достичь идеальной плотности ее прилегания. Обычно петли располагаются справа, однако при переустановке петель дверь можно перевесить на другую сторону. Кроме того, для уменьшения тепловых потерь дверь снабжена специальным покрытием из керамического волокна, которое, по сравнению с армированным огнеупорным бетоном, на 40% увеличивает термоизоляцию и значительно продлевает срок ее службы Новый подход в теплообмене для предoтврaщения образования конденсата. Разработка данного проекта изменила соотношение между теплообменом с поверхности топки и жаровых труб. Повышение поверхностного теплообмена жаровых труб более чем на 60% и размещение их в верхней, а значит, самой горячей части котла, значительно снизило риск образования конденсата при oxлaждeнии продуктов сгорания. Кроме того, внедрение технологии «эффекта обтекателя», т.е. более глубокой заделки жаровых труб в заднюю стенку котлового блока, способствует повышению температуры в конечной части труб, предохраняя их, таким образом, от коррозии. Котлоагрегат MODAL B с бойлером. Разработанный на базе описанного выше котла, предназначенного исключено для отопления, и обладающий его теплоэнергетическими характеристиками, данный котел снабжен бойлером вертикального типа, cпocoбным работать под давлением до 10 бар. Кроме того, котел MODAL B снабжен насосом котел-бойлер. Режим нагрева воды для бытовых нужд является приоритетным для системы управления. Изнутри бойлер обработан специальным гигиеническим антикоррозионным покрытием, препятствующим образованию кальциевых отложений. Основой для данного покрытия служит двухслойная стеклоэмаль, обработанная при температуре 820°С (в соответствии с нормами DIN 4753). Обродувание и дополнительные функции ― Полная теплоизоляция обечайки слоем минеральной ватой толщиной 50 мм. ― Стальные турбулизаторы для улучшения сгорания топлива ПУЛЬТ УПРАВЛЕНИЯ КОТЛОВ ГАЗОВЫХ СТАЦИОНАРНЫХ СТАЛЬНЫХ UNICAL MODAL И MODAL B ВОДОГРЕЙНЫХ, МОЩНОСТЬ 64-291 кВт
