Принцип работы инфракрасной отопительной пленки основывается на излучении дальнего инфракрасного спектра волн, которые, соприкасаясь с какой-либо поверхностью, нагревают ее. Метод обогрева плёнки позаимствован у солнца.

Также можете посмотреть монтаж инфракрасной пленки Хит Плюс под плитку

Нагревательная пленка APN 410 Silver - монтаж под плитку видео

Монтаж пленки Heat Plus

1. Подготовка поверхности

Перед укладкой «теплого пола» необходимо провести тщательную уборку помещения.  На одном квадратном метре основного пола не должно быть неровностей выше Змм.

2. Теплоизоляция

Для снижения теплопотерь, на основной пол (стяжку) устанавливается  теплоизоляционный материал с отражающим покрытием типа Изолона в рулонах  толщиной 3мм (для лёгкого покрытия, ламинат и т.п.), который останавливает тепло  на всех путях его распространения.
Для монтажа тёплого пола под керамическую плитку, керамогранит, паркет  или доску необходимо использовать твердый теплоотражающий материал Strotex 90 Al толщиной 1мм.

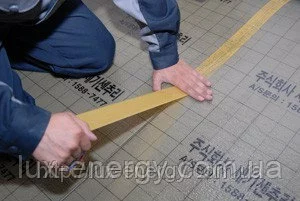

Отмерьте и нарежьте полосы теплоизоляционного материала нужного  размера. Уложите нарезанные куски на пол отражающим материалом вверх и  скрепите между собой скотчем.

3. Укладка термоплёнки
При определении места укладки необходимо обратить внимание на то, что на обогревающей пленке не должна стоятьстационарная мебель, в своем основании имеющая не вентилируемые карманы, что может стать причиной «запирания тепла» и перегорания участка пленки, на которой стоит мебель.
Рекомендуется укладывать термоплёнку приблизительно на 80% отапливаемой площади, для основного обогрева и 60%для дополнительного. От стен необходимо сделать отступ не менее 5-10 см.

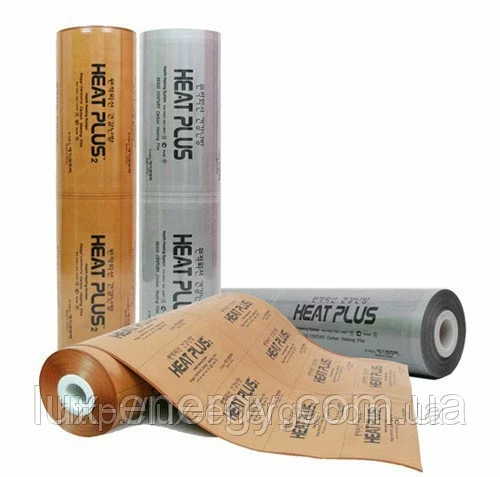

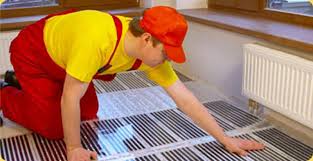

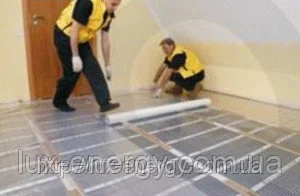

Разложите нарезанные линии термоплёнки Heat Plus медными полосами вниз и прикрепите их к теплоизоляционному материалу при помощи изоляционного скотча.

 Разрешено

Запрещено

Выкладывать термоплёнку желательно по длине помещения ― чем больше целых полос пленки ― тем меньше мест соединений и электрических проводов.
Длина полосы термопленки не должна превышать:
· для термопленки шириной 500мм – 9 м;
· для термопленки шириной 800мм – 6 м;
· для термопленки шириной 1000мм – 5 м;
Планировать места соединений следует таким образом, чтобы места монтажа контактов и проводов были размещены вдоль стены, желательно, под либо рядом с плинтусом. Пленка разрезается исключительно по секциям в местах разреза ― как указано на термопленке (каждая секция ― 20 см).


4. Установка терморегулятора
После укладки термоплёнки, выберете место установки терморегулятора. Терморегулятор рекомендуется устанавливать поблизости имеющейся проводки, на расстоянии до 2м (или 5м) от датчика температуры, который должен быть установлен под термопленкой. Терморегулятор устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками). Терморегулятор выбирается с учетом тока нагрузки от 9А до 27А (или требуемой площади обогрева 1-22 м2) и диапазоном регулировки температуры от 00С до плюс 600С. Для «тяжёлого» покрытия рекомендуется устанавливать дополнительный (резервный) термодатчик.

ВНИМАНИЕ!!! Максимальная площадь для подключения одного терморегулятора зависит от его мощности (от 8 до 22м2).


5. Укладка проводов

Подготовьте в полу канавку для укладки шлейфа силового питания и управления, который представляет собой комплект проводов для подключения термоплёнки и датчика температуры к терморегулятору.

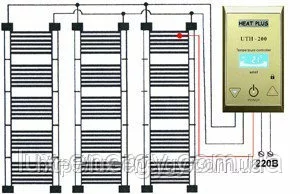

Подключайте провода согласно указанной схеме подключения. В зависимости от мощности системы рекомендуется использовать провода сечением 1,5мм2 и/или 2,5мм2. Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключаются по одной стороне помещения. Рекомендуется использовать провода двух цветов. Один цвет провода присоединяется только к одному зажиму (клемме) каждой полосы. Уложите провода в подготовленную канавку.


6. Соединение обогревающей плёнки с проводами

Установите клеммы (коннекторы) на медных полосах термоплёнки и зажмите их прессом для коннекторов, пробив при этом изоляционный материал. Проверьте надежность соединения ― половинки зажима должны надежно контактировать между собой. Вместо клеммы возможно подключение проводов пайкой к медной шине при помощи паяльника и припоя. Использование клеммы является более простым, но менее надежным способом по сравнению с припоем.


7. Изоляция

Места соединений, контактные клипсы и незадействованные концы медных токопроводящих шин тщательно изолируются с помощью бутиловой ленты, поверх которой клеится изоляционная лента. В случае избыточной толщины контактной группы в полу или теплоизоляторе под пленкой делаются соответствующие углубления. Провода фиксируются липкой лентой скотч.

8. Проверка функционирования
После окончания всех работ по соединению и изоляции контактов, подключению терморегулятора, производится проверка работы пленочного нагревателя, осуществляется контроль мест изоляции и подключения монтажных проводов, а также линии отреза пленки. Теплый пол присоединяются к электросети на 15-20 мин. для проверки функционирования.


9. Установка под «легкое» покрытие

Сверху термопленка накрывается полиэтиленовой пленкой с наплывом более 10см и конечным покрытием пола ― ламинатом. Под линолеум, винил, ковролин и прочие ковровые покрытия, поверх полиэтиленовой пленки рекомендуется использовать плитный материал ДВП толщиной 3мм*.
* ― проконсультируйтесь с нашими специалистами (044) 360-11-88, (044) 502-03-56.



 Внимание! Перед сверлением пола убедитесь в отсутствии любых токопроводящих сетей и коммуникационных труб в цементной стяжке! При наличии точного плана расположения подобных коммуникаций минуйте их, но таким образом, чтобы максимально закрепить монтажную стеклосетку к основной поверхности.
В случае возникновения любых сомнений насчет содержания имеющейся цементной стяжки, настойчиво рекомендуем воспользоваться услугами специалистов, которые осуществят проверку пола на безопасность сверления, при помощи специального оборудования. В любом случае, специалисты нашей компании будут рады предоставить необходимые практические консультации

ЗАПРЕЩЕНО!
― производить монтажные работы при повышенной влажности, на влажных поверхностях и при температуре ниже 0С!
― использовать теплоизолятор, покрытый алюминиевой или другой металлической фольгой!
― укладывать термопленку на (под) пенопласт, стиродур, минвату и т.п. утеплители, ковровые покрытия с большим ворсом и т.п.!
― перегибать термопленку на участке 5 см на угол 90 либо до появления мест излома!
― накладывать термопленку одна на одну или перекрещивать!
― устанавливать крупную стационарную мебель на термопленку!
― использовать для крепления термопленки пленки гвозди или самостоятельно проделывать в пленке отверстия! Необходимо заизолировать пробитое место с двух сторон!
― разрезать пленку в других местах, на пленке указаны места разреза секций. Длина каждой секции ― 20 см
― использовать длину полосы термопленки более:
· для термопленки шириной 500мм – 9 м;
· для термопленки шириной 800мм – 6 м;
· для термопленки шириной 1000мм – 5 м;
― подключать термоплёнку к сети не проведя изоляцию контактов и линий отреза пленки, включать в электрическую сеть термоплёнку, свернутую в рулон!
― устанавливать термоплёнку рядом с камином, печкой, батареей или другими аналогичными нагревательными приборами!
― устанавливать терморегулятор, мощность которого меньше, чем необходимо, выполнять работы по установке и ремонту терморегулятора, не отключив напряжение!
― включать систему инфракрасного пола до полного затвердевания цементной стяжки или плиточного клея (см. инструкцию производителя), с момента монтажа конечного покрытия пола!
― при попадании большого количества воды на (под) пол, запрещается использование нагревательной пленки до полного высыхания всего слоя пола!

Соблюдение наших рекомендаций сохранит ваше здоровье и продлит срок службы вашего стержневого теплого пола!
